产品名称:AirWLAN P5-N 5GHz点对点100公里电信级主干传输设备

所属类别:主干微波设备

浏览次数:

产品关键词: AirWLAN.com

产品简介:AirWLAN- P5-N 是点对点无线集成设备,利用 2 x 2 MIMO 技术,具备卓越的140000 PPS数据包处理能力。强大的CPU和公平排队机制使设备实现稳定的链路绑定功能,不仅可使并发吞吐量提高两倍达到400Mbps(200 Mbps全双工),还同时保证了无线链路冗余备份,并且能够高效处理源自同一个MAC地址的数据流量。

详细介绍


             产品概述

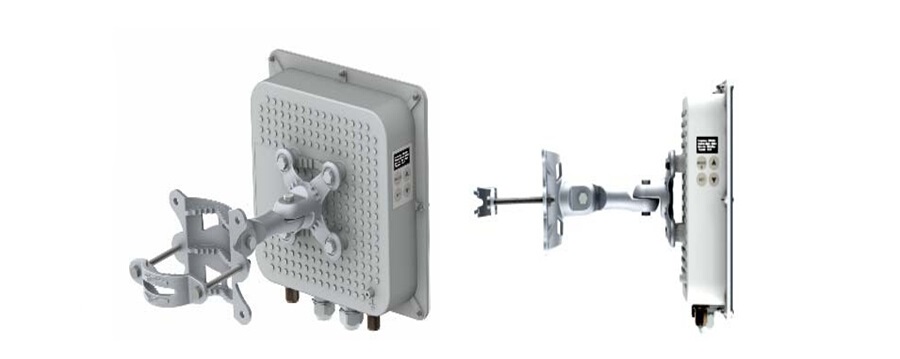

       AirWLAN- P5-N 是点对点无线集成设备,利用 2 x 2 MIMO 技术,具备卓越的140000 PPS数据包处理能力。强大的CPU和公平排队机制使设备实现稳定的链路绑定功能,不仅可使并发吞吐量提高两倍达到400Mbps(200 Mbps全双工),还同时保证了无线链路冗余备份,并且能够高效处理源自同一个MAC地址的数据流量。

      AirWLAN- P5-N 具有电信级的点对点能力,适用于专用访问或回程应用(包括 VOIP 或其他小包应用)。 该产品还具有灵活的信道带宽调节性能( 20/40 MHz)和业界领先水平的专有软件体系,能够设置最标准的频谱效率。该产品采用外接双极化天线。结合数字信号处理技术,双极化天线和11n 协议等性能,该产品具有高达 7.5bit/Hz 的频谱效率。 该产品具有一系列先进的软件体系,可提供具有高吞吐量的最佳点对点远距离连接。AirWLAN公司 采用专属的动态 TDD 技术体系,可根据需要动态分配宽带,从而有效地提高连接效率并减少距离对 吞吐量的影响。

      该点对点产品还具有自动重传请求(ARQ)技术,可提供强大的用于优化数据通信的软件纠错体系, 即使在存在干扰的情况下依然能够提供高吞吐量,高带宽和远距离连接。 该产品还可兼容于在线链接计算器和远程控制管理系统,提供运营缀诊断和配置管理功能,实现集 中化配置和统计服务等功能。


          版本对比

AirWLAN- P5-N MIMO   基础版         PRO 加强版 UNITY 超强版
工作频率GHz 5 (5.1 - 5.9) 5 (5.1 - 5.9) 5 (5.1 - 5.9)
信道带宽MHz 20, 40 20, 40 20, 40
PPS,k 35 60 140
吞吐量Mbps 180 (全双工 90) 220 (全双工 110) 400 (全双工 200)
建议使用距离km
(+ 外置天线增益≥32dBi)
50公里 100公里 100公里
最高调制模式 QAM 64  QAM 64 QAM 64
双工模式 动态时分双工 动态时分双工 动态时分双工
数据接口  10/100 Base-T 10/100/1000 Base-T 2×10/100/1000 Base-T
          产品特点:

• 5 GHz 点对点网桥,专线接入、数据回程、专用网络的 理想设备
• 灵活调整信道中心点频和信道带宽(20/40 MHz)
• 无线传输速率最高达 300Mbps
• 实际吞吐量最高达 220 Mbps
• 先进的 MIMO 2 专有无线协议
• 强大的 PPS 数据包处理能力(14000),是VOIP 回程 应用的理想设备
• 低数据包延时(2ms)
• 高频谱利用率(7.5 bit/Hz)
• 支持 ARQ(选择性重传),实现超高吞吐量
• 动态时分双工,按需实时分配带宽
• 集成双极化天线(P5-23 UNITY)或 通过N型接头连接外置天线(P5-N UNITY)
• 第二以太网口专用于链路绑定
• 支持二层和三层QoS
• 采用 PoE 供电,支持 802.3af 标准
• 2×1000 Base-T 以太网接口
• 无线发射功率 28dBm
• 先进的安全技术
• 全面的管理功能
         Web 图形界面
         通过 SSH 的命令行管理
         集中管理
         支持 SNMP V1/2/3:  802.1, 802.1x, MIBII
         支持系统日志
         实时告警

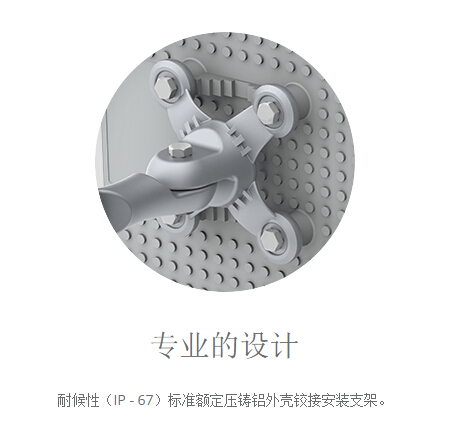

• 可适应多种安装场景的专业安装组件

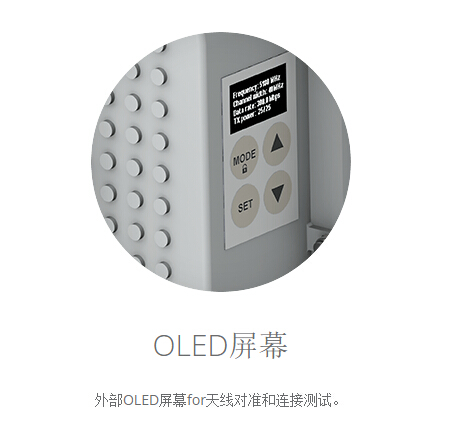

• 配备 OLED 液晶显示屏和校准蜂鸣器
• IP-67 防护等级

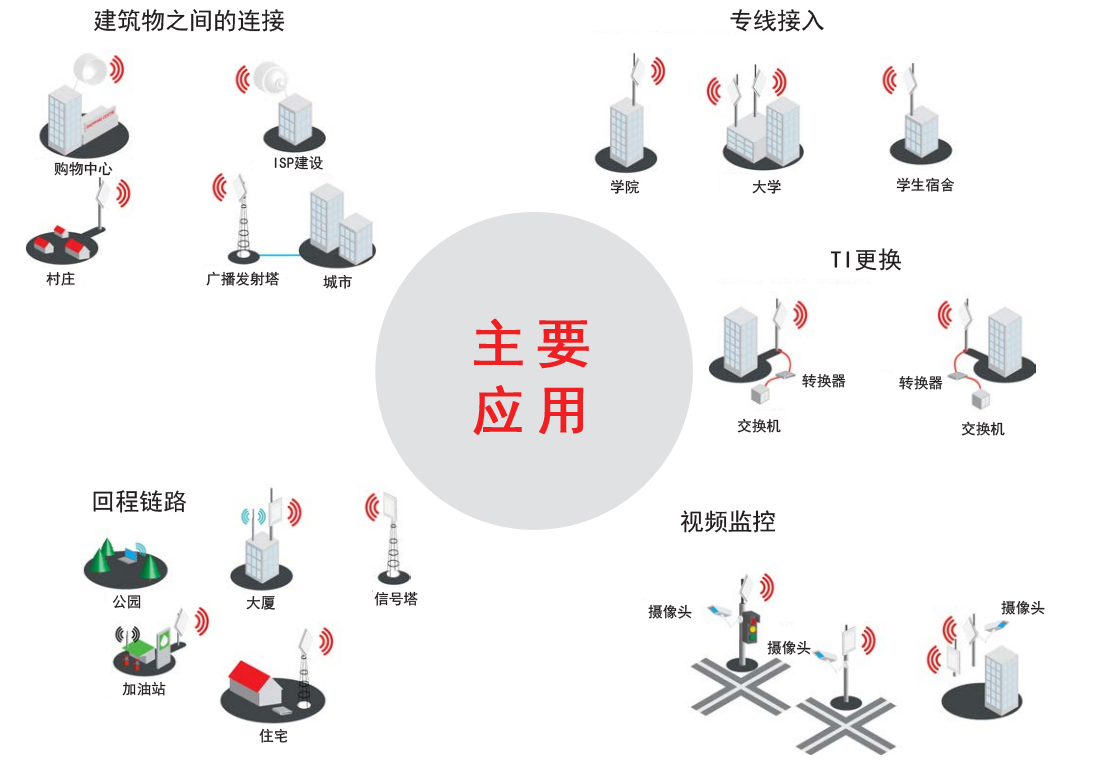

            应用举例

        AirWLAN- P5产品系列采用最新的无线技术以及专有的通信协议,可工作在unlicensed或licensed频段, 提供可靠性高、性能优越、投资回报高的点对点无线传输解决方案。

      AirWLAN- P5产品系列适合且不限于以下应用:
     IP/蜂窝回传
     宽带接入
     乡村接入
     专网接入
     安全监控




         技术规格

无线电规格
无线技术 专有的协议,2x2的MIMO
操作模式 点对点
无线频带 5.150 - 5.915 GHz
通道尺寸 可配置20,40 MHz
最大发射功率 28(+ / - 2)dBm的
调制方案 BPSK, QPSK, 16QAM, 64QAM
接收器灵敏度 -94和-72 dBm之间,不同取决于调制
误差校正 FEC,选择性ARQ
双工方案 动态时分双工

天线
型号 2个N型接头(P5-N UNITY)

数据接口:
物理接口 2 x 10/100/1000 BaseT
协议 以太网IEEE802.3
连接器类型 RJ45

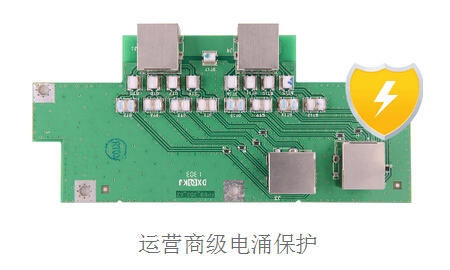

浪涌保护 内置IEC61000-4-2(ESD)和IEC61000-4-5(Surge)

链路性能
单链路吞吐量 总220 Mbps(110 Mbps全双工模式)
保税链路吞吐量 总400 Mbps(200 Mbps全双工模式)
每秒最大数据包 140,000
数据包延迟 2毫秒(64字节数据包)
推荐链路距离 100公里以上

安全
数据加密 基于硬件的AES

物理
外形尺寸 宽度218毫米,高度218毫米,深度70毫米
重量 2.1公斤(包括安装)
电源输入 48 V 直流, 主动式PoE(802.3af)
设备电源 100 - 240 V 交流电源适配器
耗电量 12 W

环境
工作温度 -40°C〜+65°C
湿度 0〜90%(无冷凝)


监管
证明 FCC/IC/CE
防护等级 IP-67




技术资料下载


技术规格参数   Datesheet                                                                          快速入门指南  User Guide
     设备发现工具Tool                                                                     最新固件Bin
