产品名称:AirWLAN P5-23U 最高带宽400Mbps 5GHz点对点无线主干网

所属类别:主干微波设备

浏览次数:

产品关键词: AirWLAN.com

产品简介:AirWLAN P5-23 5 GHz 点对点无线主干 带液晶调试面板,最高带宽400Mbps,最远100公里。1000Mbps以太网口,MIMO2X2天线,600Mbps理论宽带,内置定向23dbi双极化天线,天线角度10度。MaxPower 28dBm,9-48VPOE供电。IP67防水等级,内置防雷设计,带液晶调试面板,支持集中管理。

详细介绍

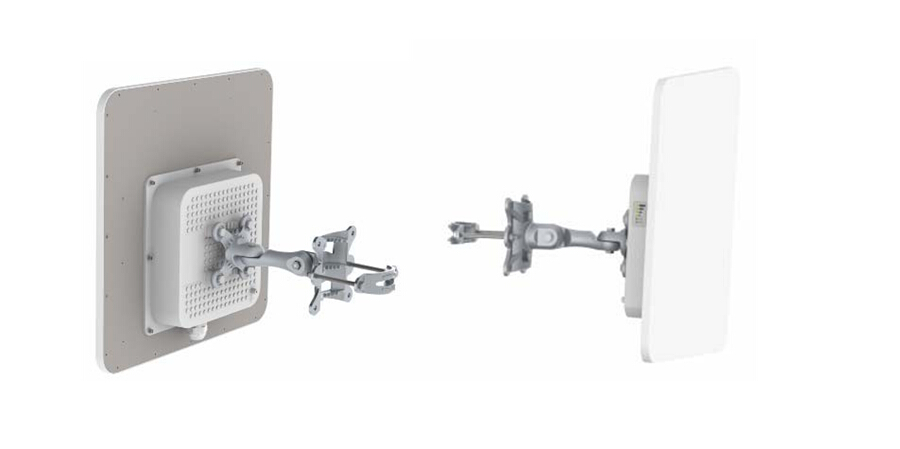

                    AirWLAN P5-23是点对点无线集成设备,利用 2 x 2 MIMO 技术,具备卓越的140000 PPS数据包处理能力。强大的CPU和公平排队机制使设备实现稳定的链路绑定功能,不仅可使并发吞吐量提高两倍达400Mbps(200 Mbps全双工),还同时保证了无线链路冗余备份,并且能够高效处理源自同一个MAC地址的数据流量。

      AirWLAN P5-23 具有电信级的点对点能力,适用于专用访问或回程应用(包括 VOIP 或其他小包应 用)。该产品还具有灵活的信道带宽调节性能(  20/40 MHz)和业界领先水平的专有软件体系,能够设 置最标准的频谱效率。该产品采用集成双极化天线并封装在一个坚固的铸铝外壳内。结合数字信号 处理技术,双极化天线和高达 7.5bit/Hz 的频谱效率。 该产品具有一系列先进的软件体系,可提供具有高吞吐量的最佳点对点远距离连接。AirWLAN公司 采用专属的动态 TDD 技术体系,可根据需要动态分配宽带,从而有效地提高连接效率并减少距离对 吞吐量的影响。 该点对点产品还具有自动重传请求(ARQ)技术,可提供强大的用于优化数据通信的软件纠错体系, 即使在存在干扰的情况下依然能够提供高吞吐量,高带宽和远距离连接。 该产品还可兼容于在线链接计算器和远程控制管理系统,提供运营缀诊断和配置管理功能,实现集 中化配置和统计服务等功能。



 版本对比
AirWLAN- P5-23 基础版MIMO 加强版PRO 超强版UNITY
工作频率GHz 5 (5.1 - 5.9) 5 (5.1 - 5.9) 5 (5.1 - 5.9)
信道带宽MHz 20, 40 20, 40 20, 40
PPS,k 35 60 140
吞吐量Mbps 180 (全双工 90) 220 (全双工 110) 400 (全双工 200)
建议使用距离km 25公里 35公里 35公里
最高调制模式 QAM 64   QAM 64 QAM 64
双工模式 动态时分双工 动态时分双工 动态时分双工
数据接口 10/100 Base-T 10/100/1000 Base-T 2×10/100/1000 Base-T

AirWLAN  QoS

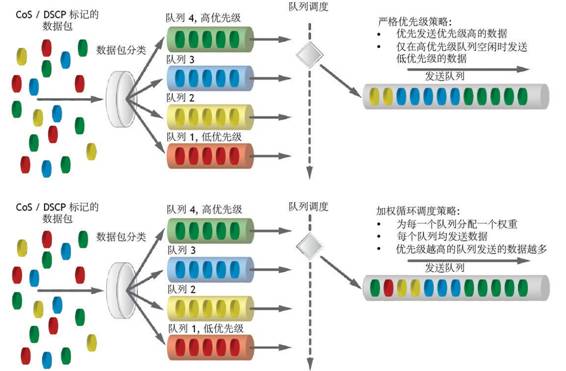

AirWLAN 设备支持二层(802.1p)和三层(DSCP)QoS,二层 QoS 业务优先级根据 VLAN 划分,而三层 QoS 业务优先 级根据 IP 地址划分。两种类型的 QoS 可同时运行,也可独立运行,其业务流量根据严格优先级或 WRR(加权循环调度)策略 可映射到每种类型下的 4 个不同队列。使用 QoS 后,链路能够优先发送要求更多容量和更高 PPS 的关键业务数据和实时业务数 据。每个队列的最大容量根据无线链路进行动态计算。




AirWLAN- P5产品系列采用最新的无线技术以及专有的通信协议,可工作在unlicensed或licensed频段, 提供可靠性高、性能优越、投资回报高的点对点无线传输解决方案。

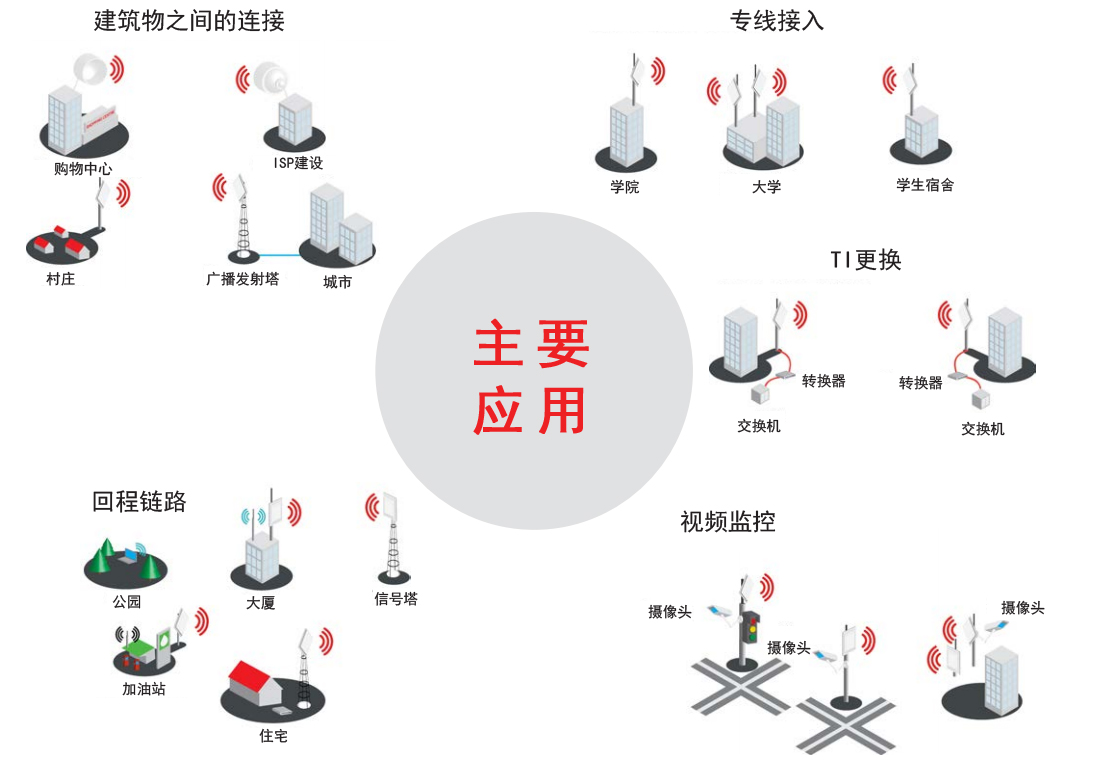

AirWLAN- P5产品系列适合且不限于以下应用:
IP/蜂窝回传
宽带接入
乡村接入
专网接入
安全监控







技术规格

无线电规格
无线技术    专有协议,2x2的MIMO
操作模式  点对点
无线频带 5.150 - 5.85 GHz
通道尺寸 可配置20,40 MHz
最大发射功率 2路×23 dBm
调制方案 BPSK,QPSK,16QAM,64QAM
接收灵敏度 -94和-72 dBm之间的不同取决于调制和信道带宽
纠错 FEC,选择性ARQ
双工方案 动态时分双工

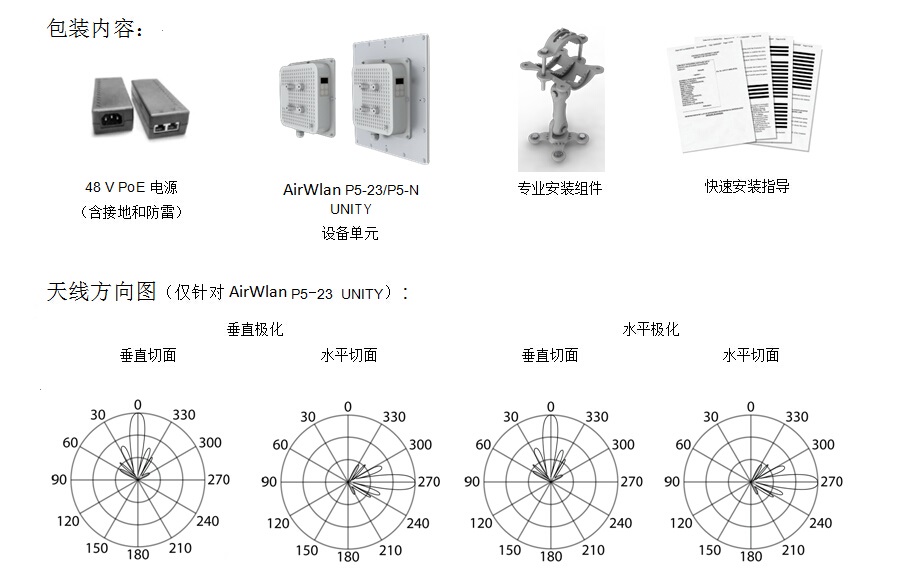

天线
型号 内置定向平板天线(P5-23)
极化方式   双极化(P5-23)
增益(垂直/水平) 23/23 dBi(P5-23)
3dB波瓣宽度(垂直/水平) 8/8 度(P5-23)
数据接口
物理接口 10/100/1000 BaseT
协议 以太网IEEE802.3
连接器类型 RJ45
浪涌保护 内置(符合IEC;61000-4-2(ESD)和IEC;61000-4-5(浪涌)
链路性能
实际数据吞吐量 400Mbps总(220Mbps全双工模式)
每秒最大数据包 35,000
数据包延迟 2毫秒(64字节数据包)
推荐链路距离 35公里以上
安全
数据加密 基于硬件的AES
物理
外形尺寸 宽335毫米,高335毫米,深90毫米
重量 3.3公斤(包括安装)
电源输入 48 VDC,有源供电(802.3af标准)
设备电源 100至240伏交流电流,通过随附的转接器
耗电量 15W
环境
工作温度 -20°C~ +60°C
工作湿度 0〜90%(无冷凝)
管理

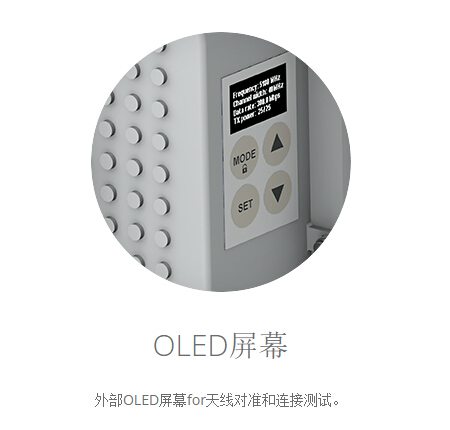

安装助手 OLED屏幕
系统配置界面 用户友好 WEB图形界面,SSH CLI,SNMP v1/2c/3,中央远程控制管理系统

监管
证明 FCC/IC/CE

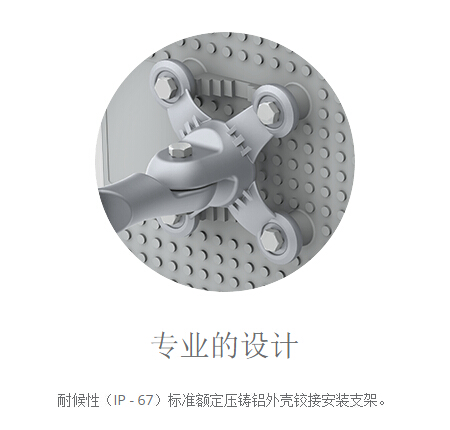

防护等级 IP-67




技术资料下载


技术规格参数  Datesheet                                                                          快速入门指南  User Guide
   设备发现工具Tool                                                                    最新固件Bin
