AnyMESH车队互联指挥通信无线宽带MESH自组网解决方

POST TIME:2022-12-29 12:00 READ:

需求分析

           大型车队在一些偏远地区,如山区,森林,封闭的隧道行进时,传统通信手段(如公网、专网、集群通信等)均无法完成有效覆盖,大型车队在该类地区的通信顺畅度无法得到有效保障,导致指挥人员对突发事件和潜在风险无法做到及时处置和有效预防,在决策时缺乏对态势的全面感知,指挥命令也难以有效下达。

       最终要求:实现车队小组和指挥车之间的实时无线音视频、数据多跳传输,保障大型车队该类地区的通信顺畅

           具体目标:1、具备灵活多变拓扑结构的无线网络;

                            2、行进中动态组网,随机进入 /退 出;

                            3、音视频、语音对讲等双向数据 传输;

                            4、业务应用延迟小, 反应迅速;

                            5、网络安全与数据保密



解决方案

       这时可以利用万蓝通信的车载型自组网设备,架设在每辆机动车上快速组建一张区域宽带无线多跳网络,各节点间能实现交互、信息共享,有效实现指挥中心前移和现场指挥调度。特别适用于车队应急处突、反恐防爆、抢险救灾、大型活动保障、临时布控及中继传输等多种应用场景。

       万蓝通信 AnyMESH 系列产品种类丰富,适应性、实用性与易用性极强。能够在不依赖公共设施(公共电力,公共网络等)情况下,通过 AnyMESH 自组网产品之间的自由组网,快速形成无中心网络。

       所有入网节点的位置、状态等信息实时汇总到后端网络管理系统, 进行统一的调度、管理与控制。

ANYMESH产品特点:
1.非视距(NLOS):具有强大的非视距传输功能、绕射功能:在野外车辆或人员地对地之间支持2~10公里移动中传输;在建筑物顶与车辆/人员空对地之间支持5~35公里移动中传输。
2.移动(Mobile):支持高速移动中传输;支持300公里/小时高速移动中传输。
3.无线(Wireless):使用无线方式进行传输,这是实现移动的前题,同时具有简单接收、无需铺设电缆的优点。
4.实时视频(Real-time video):提供广播级的高清晰图像质量,图像分辨率最大达到1080P质量,数据传输速率高,具有实时的端到端图像传输能力。

方案设计

络拓扑图

网络拓扑图解析:总共6辆车队小组执行野外任务。其中1辆为指挥车。另外5辆车分别位于指挥车前后1-3公里范围内。全部6辆车队节点都采用AnyMesh-WR02-2W(车载背负电台)实现所有车辆小组和指挥车之间的无线音视频、数据多跳传输。中一台指挥车装备有动中通,通过调取车队任意视频的方式,也可借助卫星传回 监控中心。


产品介绍

        该自组网电台是专为联合车队出行而设计的无线宽带MESH设备,采用万蓝通信自主研发的MESH组网协议,无需设置网络中心点;设备收发一体,即是终端又是中继,可在极短的时间内建立起一个覆盖范围大、支持多业务、支持高速移动、多跳、高带宽的无线传输网络。

        ANYMESH设备采用 COFDM 调制解调技术, 其强悍的抗多径干扰能力可极大适 应复杂多变的无线传输环境;同时 可定制的发射频率与可设置的工作 带宽也为不同领域,不同场景,不同需求的客户搭建独立、安全、灵活、便捷的高速网络提供了支持。



技术优势

特点一:无中心快速组网

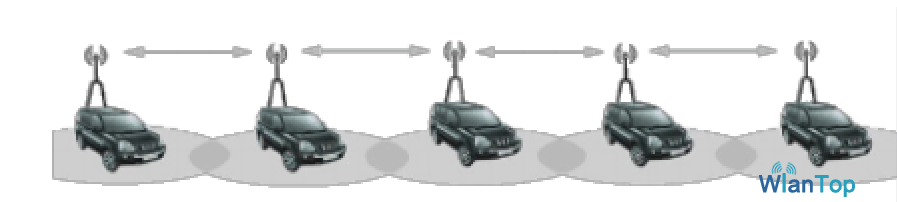

       车辆节点开机后,会迅速搜索和发现附近的车辆节点,无须预先进行网络规划和配置, 自动组建网络。

      当有其他车辆或车队加入到原有车队当中时,新的车辆节点将通过直连或者跳转的方 式与原有的网络结合成一个更大的网络,使得整个车队的覆盖范围不依赖于中心指挥车。

特点二:可靠的自组织、自愈合网络

      该系统在设计之初便考虑到无线传输过程中的干扰和遮挡问题,采用了 COFDM 调制技术,同时频率可以灵活配置,借助不同频率的传输优势,使设备在面对多变、复杂、灵活的环境时,依然能够保证正常的通信工作和数据业务。

      在实际使用过程中,如果某个车辆节点遭受意外打击导致业务中断,网络将会重新选择一条链路继续传输数据,保证业务的正常运行。



特点三:融合通信,兼容性强

      ANYMESH自组网设备符合标准网络协议,且接口丰富,可以接驳入第三方传输网络,如光纤网络、有线网络、 4G网络等。



特点四:全双工VoIP语音对讲

       除了音视频监控以外,还需要保持车辆点之间话音通信,保证任务步调一致, 起到指挥调度的作用。

       ANYMESH自组网设备中集成了无中心的 IP语音模块来实现车辆间的语音通信。相比其他对讲方案,该语音对讲功能更适合无中心的网络架构,任何一点出现故障都不会影响其他节点之间的语音通信,并且传输范围不受单一节点无线性能的限制。



特点五:安全与加密

      客户对于网络安全与数据加密有着极高的要求和敏感性,也正是因为所使用环境与参与项目的特殊性,万蓝通信将网络与数据的安全作为重中之重的核心课题。为此,主要提供以下几种策略与手段:

1、网络节点与硬件设备唯一的 MAC 地址捆绑;

2、网络标识码来区分局域网内节点合法性;

3、可以选用 AES128 或AES256加密技术 ,使整个网络安全可靠。

4、除此之外,提供保密机或加密模块的接口,在数据入网之前,通过第三方设备来提高防护等级。



万蓝通信AnyMESH无线宽带自组网产品广泛应用于交/巡警、应急、武警、人防、边防、城管、安监、消防、电力抢修、铁路维护、森林防火、部队、大型保障、无人机航拍、车队、电力、水利、航道、边海防监控等领域。不依靠基站,能高效、快速组成无中心的无线宽带网络,支持多跳中继,能高效地解决高层、地下、隧道、大型综合体等复杂环境下的应急通信难题。


服务电话 010-84848775 或者发送邮件至sales@wlantop.com

我们期待接到您的电话或者邮件咨询,为您解答产品和技术方案相关的问题。

>>更详尽的产品资料、解决方案,请致电:售前技术支持
