1、简介

为了满足对载荷重量有限制的无人机集群通信组网应用需求 ，我公司采用OFDM技术和移动Ad hoc网络技术研制了ANYMESH-WR03-MIMO-1400-2W mesh自组网电台，可不依赖任何基础通信设施而临时、动态、快速地构建一个无线IP mesh网络，具有自组织、自恢复、高抗毁的能力，支撑数据、视频等多媒体业务多跳传输。 该电台是一款尺寸小、重量轻、成本较低、较远距离、高速的MIMO mesh自组网电台，如图1所示，尺寸104*72*18mm，整机重量220g，提供2个网口、1个数据串口等接口，空对地视距通信20~30km。

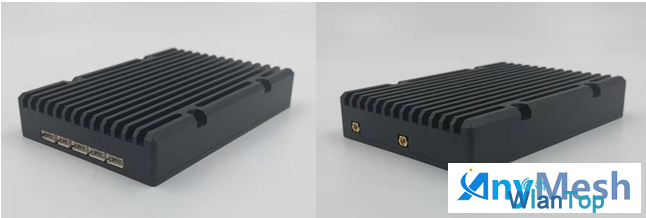

图1 ANYMESH-WR03-MIMO-1400-2W mesh自组网电台

2、显著优势

相对于2.4GHz和5.8GHz的网桥，具有如下优势：

• 绕射能力强：在复杂地形环境条件下有着较好的抗多径干扰能力和较强的绕射穿透能力。
• 传输距离远：采用OFDM技术，接收灵敏度可达-98dBm，2W发射功率下，地空/空空视距通信可达30km，地地视距通信可达10 km。
• 传输速率高：采用OFDM、BPSK/QPSK/16QAM/64QAM 自适应调制技术，良好信噪比条件下，峰值速率可达80Mbps；
• 网络规模大：MAC协议采用IEEE802.11协议，信道资源动态分配，实测可支持32个节点进行组网；
• 中继跳数多：实测视频中继跳数可达5 跳，扩大网络覆盖范围，提升自组网灵活性，增强了网络应用的环境适用性；
• 使用简单：无需专业知识，配置参数少，部署方便，开机可用。

3、性能参数

• 网络规模：单频可达32个节点；
• 通信频率：1415~1465MHz可定制，5MHz步进可调；
• 发射功率：33dbm（2W），1dBm步进可调；
• 带宽模式：5 / 10 / 20 MHz；
• 通信波形：OFDM；
• 载波调制：BPSK/QPSK/16QAM/64QAM（自适应）；
• 接收灵敏度：-98dBm @ 5MHz；
• 通信距离：可达30km（地空/空空视距），可达10km（地地视距，车载高度）；
• 通信速率：峰值80Mbps；
• 传输时延：单跳平均2ms；
• 多跳能力：短报文可达15跳、语音可达7跳、视频可达5跳；
• 移动速度：支持200+Km/H高速移动；
• 启动时间：45秒；
• 入网时间：小于1秒；
• 数据接口：网口x 2，RS232 x 1；
• 供电要求：12~48V/2A；
• 整机功耗：6~25W；
• 工作温度：-40~+750C；
• 外观尺寸：104*72*18mm；
• 整机重量：220g；

4、功能特点

• 软件架构：基于IP体系的无中心、分布式无线自组织网络；
• 抗多径干扰：OFDM多载波调制具有很强的抗多径干扰通力；
• 绕射能力：L波段具有一定的绕射和穿透通力；
• 动态路由：二层智能路由协议（主动式/被动式）；
• 灵活性：可扩展性强，节点可动态加入和退出；
• 移动性：已测试节点最大移动速率为200公里；
• 抗毁自愈：个别终端损毁不会影响网络正常运行，具有很强的抗毁能力；
• 工作模式：点对点，点对多点，多点对多点，网状网、自动中继；
• IP透传：具有IP透明传输功能，上位机只需关注上层应用；
• 互联网扩展：网内任一终端都可作为网关，有效延伸互联网覆盖范围；
• 配置管理：可对电台的信道、带宽、功率、速率、IP等参数进行设置；
• 状态显示：可动态显示网络拓扑、链路质量、信号强度、环境底噪等。
