产品名称:ANYMESH-SDR-A1(1W)单兵手持型选频跳频自组网电台

所属类别:自组网手持台

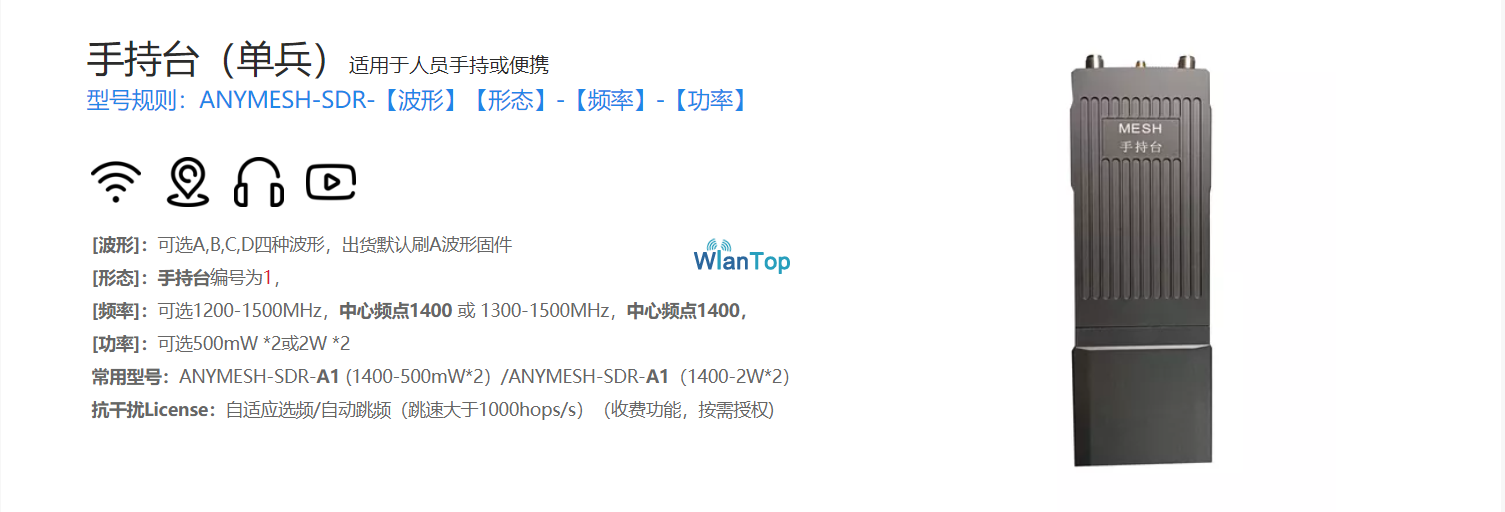

产品型号: ANYMESH-SDR-A1(1W)

浏览次数:

产品简介:ANYMESH-SDR-A1(1W) 单兵跳频电台 该单兵手持型跳频自组网电台,发射频率范围为70M至6G可定制,采用万蓝通信新一代多跳自组网协议的无线电技术,具备跳频抗干扰的能力,用于军事领域对抗复杂信道环境,实现在复杂场景下完成单兵、车辆、无人机等机动点、固定点之间的无中心同频自组网宽带业务传输。内置锂电池,具备最大 0.5W 的发射功率,满足用户在紧急场景下快速建立专用网络,为用户的语音、消息、视频等 IP 数据 业务提供稳定的传输通道。

详细介绍

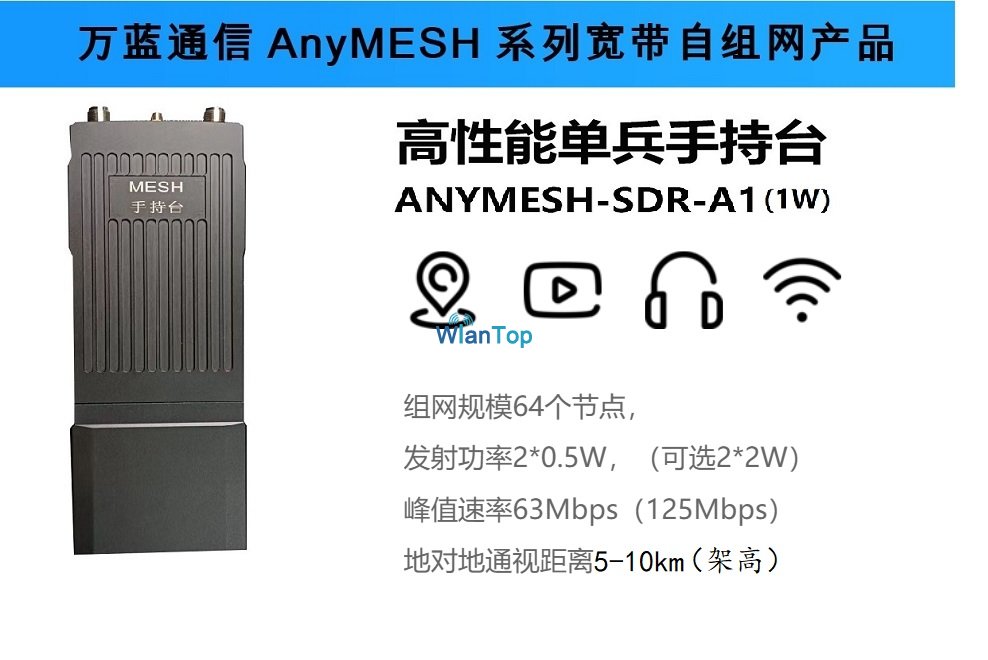

ANYMESH-SDR-A1(1W) 单兵手持型跳频电台




该单兵手持型跳频自组网电台,发射频率范围为70M至6G可定制,采用万蓝通信新一代多跳自组网协议的无线电技术,具备跳频抗干扰的能力,用于军事领域对抗复杂信道环境,实现在复杂场景下完成单兵、车辆、无人机等机动点、固定点之间的无中心同频自组网宽带业务传输。

内置锂电池,具备最大2* 0.5W 的发射功率,满足用户在紧急场景下快速建立专用网络,为用户的语音、消息、视频等 IP 数据 业务提供稳定的传输通道。


该产品具有软件无线电特性,非常适用于军事、消防领域;同样也适用于移动车辆、 船只装备,实现车与车,车与人之间无间断通信。此外,该产品也能满足矿井, 隧道和地下室等封闭式场景的专网无线通信需求。可实现点对点或点对多点双向无线视频、语音、数据传输,广泛应用于智慧城市、部队单兵、公安武警、消防救援、应急车队通信、人防边防、海上无人船、特种机器人等领域。


ANYMESH-SDR-A1单兵手持台自组网设备外形精致、重量轻便,仅980g,便于手持携带或挂于腰肩、背部。可为公安执法、消防救援、特种作战等紧急任务提供高效数字融合通信网络。产品开机状态可控制在秒级,具备自动建链、自动搜寻等特点。为应急指挥提供语音组呼、视频回传、GIS 定位、人员感知等多媒体交互业务。同时可通过无人机链路扩大单兵手持台通信范围,建立突发事件现场、现场指挥中心双向通信链路。



产品特色




非视距传输

基于自组多跳技术,信号自动选择最佳路径到达无直接视距的目标节点




快速组网

无需人工配置,开机即可与已有节点快速组建临时的无线通信网络,实现现场视频、图像、语音信息一对多双向传输




GPS/北斗定位

高精度定位:内置高精度GPS/北斗定位模组,连接天线条件下,支持地图位置显示




网络自愈合

每个节点有多条传输数据的路径,若节点出现故障或受到干扰,数据包将自动路由到备用路径继续传输,保证紧急情况下的组网稳定




高传输速率

在同样的通讯范围和传输条件下,基于MESH网络的自适应性能,超越一般网络速率,可达63Mbps@10MHz,125Mbps@20MHz*


移动式节点

支持地面、水上、空中高速移动中的有效连接,可与各动静态节点之间形成自组网络




多接口数据输入

具有网口、串口、语音等多种接口,可与手咪、传感器等多种不同类型的终端连接,数据对接Web平台




网络管理平台

登录web端平台即可便捷地查看或配置设备信息和网络信息,并通过网络拓扑图直观地了解其他设备的连接状态



产品展示




产品参数



无线特性 通信频率 常用320-470M/500-650M/1.2-1.5GHz可选,1MHz步进可调【70~6000hz可定制】
信道带宽

2.5/5/10/20*MHz【20MHz版本可定制】

发射功率 双通道,500mW*2和2W*2两种版本可选,1dBm步进可调
通信波形 TDD-COFDM + MIMO(双发双收)
载波调制 BPSK/QPSK/16QAM/64QAM/256QAM(自适应)
接收灵敏 -103dBm@2.5MHz
通信距离 可达30km(地空视距),10km(地地视距)
通信速率

峰值65Mbps@10MHz

【峰值125Mbps@20MHz可定制】

发射功率 双通道,最大 30dbm(1W),1dBm 步进可调
组网功能 组网能力 单频支持64节点以上
组网跳数 最大不低于32跳
入网时间 系统启动后1s入网
网络拓扑 无中心网络,星型网络,链式网络,网格式等。
网络透传 支持网络IP透明传输功能
系统功能 外设接口 3TCP/IP协议,RJ45网口,RS232串口【可定制多网口,RS232,RS422,RS485等】
视频接入 支持IP视频输入
视频扩展 视频编码器HDMI/SDI/CVBS(* *按需定制)
控制功能 支持软件统一管理配置【支持配置管理软件定制
语音通信 全双工 VOIP 语音会议/PTT 手咪对讲
卫星定位 GPS-BD
其余功能 WiFi AP
物理特性 整机功耗 6~12W
工作时间 6~8小时(集成可拆卸电池)
工作温度 -40℃~65℃
防护等级 IP65
外观尺寸 78*45*216mm(L*W*H)
整机重量 980g



ANYMESH-SDR-A1单兵手持电台(1W).pdf


应用场景:

应用于公共安全专网、应急通信专网、行业信息专网、区域宽带专网、无线监控专网、协同管理专网及智能传输专网等,为反恐处突、公安执法、安保活动、抢险救援、消防指挥、森林防火、林区监控、人防 / 地震、电力巡检、数字油田、无人机群、车队互通、舰船编队、海上通信、机场地勤、地铁应急、公路建设、水文监测、移动采播、医疗等领域,提供稳定可靠、及时高效的高清视频、多路数据、清晰语音及可视化的指挥调度。



消防应急 指挥通信


战术互联 自组指控



海上舰船 岸基通信



城市反恐 维稳指挥



大型活动 安保巡逻



地铁透地 多跳通信



车队联动 自组通联



抢险救援 调度指挥



森林防火 监控保障



区域覆盖 重点布控
